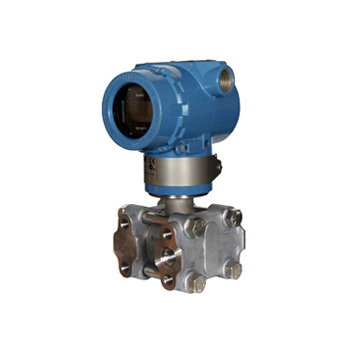

JP-3851/1151AP型壓力變送器是的采用電容式壓力檢測元件，傳感器經高性能電子放大器將絕壓信號轉換成4～20mA或者其它標準信號輸出給數顯儀、調節儀、記錄儀等二次表或DCS系統。可測量液體、氣體、蒸汽等介質的壓力，以及與壓力有比例關系的液位、流量等數據。
JP-3851/1151AP壓力變送器采用智能主板，具有HART協議通訊功能?？膳cHART手操器進行通訊，實現遠程設定與監控等功能。也可以通過按鍵方式實現現場調零、組態等操作。

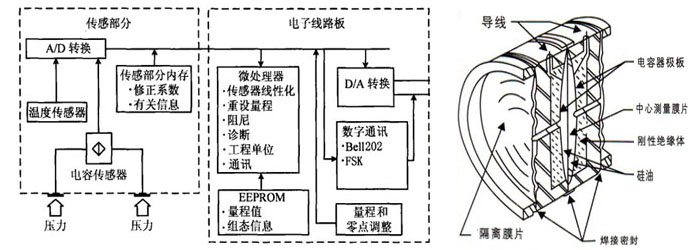

一、智能壓力變送器的組成及原理圖：
智能壓力變送器由智能傳感器和智能電子板兩部分組成，智能傳感器部分包括：電容式傳感器、測量膜片檢測電路、溫度傳感器和溫度補償電路等組成；智能電子板板部分包括：微電腦控制器及外圍電路組成，完成壓力信號到4～20mADC的轉換。
二、技術參數：
1. 性能規格：（零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片。）
（1） 參考精度：
①數字、智能：±0.2%校驗滿量程；
②模擬、線性：±0.5%校驗量程。
（2）穩定性：
①數字、智能：6個月，±0.1%URL；
②模擬、線性：6個月，±0.2%URL。
（3）環境溫度影響：
①數字、智能：零點誤差：±0.2%URL/56℃、總體誤差：±(0.2%URL+0.18%校驗量程）/56℃；
②模擬、線性：零點誤差：±0.5%URL/56℃、總體誤差：±(0.5%URL+0.5%校驗量程）/56℃；
（4）振動影響：在任意軸向上，200Hz下振動影響為±0.05%URL/g
（5）電源影響：小于±0.005%輸出量程/伏特。
（6）負載影響：沒有負載影響，除非電源電壓有變化。
（7）電磁干擾/射頻干擾（EMI/RFI影響）：由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。
（8）安裝位置影響：
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。
2. 功能規格：
（1）測量范圍：0～0.125～41370KPa
（2）零點與量程：
①數字、智能：可用本機量程和零點按鈕調整，或用HART手操器遠程調整；
②模擬、線性：量程和零點連續可調。
（3）零點正、負遷移：零點負遷移時，量程下限大于或等于-URL；零點正遷移時，量程上限小于或等于+URL。校驗量程大于或等于小量程。
（4）輸出：
①數字、智能：4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用
①模擬、線性：4～20mA DC,與過程壓力成線性。

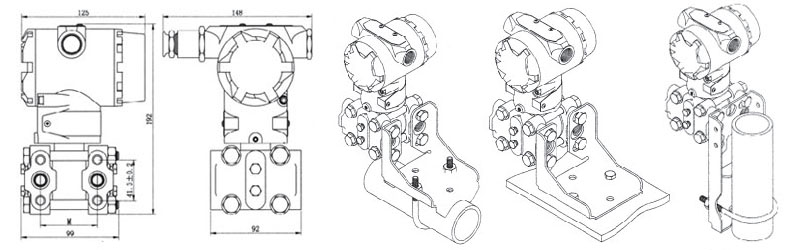

三、壓力變送器外形尺寸圖及安裝圖：
四、壓力變送器選型表：
| JP-3851/1151AP | 壓力變送器 | ||||||||||
| 輸出信號 | E | 非智能型（4～20mA輸出） | |||||||||
| S | 智能型（HART協議） | ||||||||||
| 量程范圍 | 4 | 0-4~40KPa | |||||||||
| 5 | 0-40~250KPa | ||||||||||
| 6 | 0-0.16~1.0MPa | ||||||||||
| 7 | 0-0.4~2.5MPa | ||||||||||
| 8 | 0-1.6~10.0MPa | ||||||||||
| 接液材質 | S | 本體 | 膜盒 | 排氣 螺釘 | |||||||
| SCS14A | SUS316L | SUS316L | |||||||||
| T | 其它材質要求訂貨時請注明 | ||||||||||
| 管道連接 | M | 帶M20*1.5過程接頭 | |||||||||
| N | 帶1/2NPT過程接頭 | ||||||||||
| Y | 用戶約定 | ||||||||||
| 安裝方式 | 2 | 垂直安裝，右面高壓，過程接頭在上 | |||||||||
| 3 | 垂直安裝，右面高壓，過程接頭在下 | ||||||||||
| 4 | 垂直安裝，左面高壓，過程接頭在上 | ||||||||||
| 7 | 垂直安裝，左面高壓，過程接頭在下 | ||||||||||
| 8 | 水平安裝，右面高壓 | ||||||||||
| 9 | 水平安裝，左面高 | ||||||||||
| 顯示表頭 | M3 | LCD顯示表 | |||||||||
| M2 | LED顯示表 | ||||||||||
| N | 無表頭顯示 | ||||||||||
| 安裝支架 | A | SECC 平托架 | |||||||||
| B | SUS304 平托架 | ||||||||||
| C | SECC L型托架 | ||||||||||
| D | SUS304 L型托架 | ||||||||||
| 其它要求 | 訂貨時說明 | ||||||||||
