![[list:title]](/uploads/allimg/180721/1-1PH10AH4.jpg)

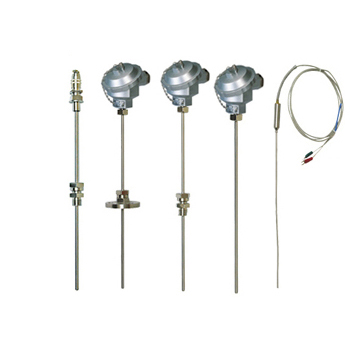

WZ□K鎧裝熱電阻是一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，的WZPK系列鎧裝熱電阻采用引進熱電阻測溫元件，因此，具有靈敏、熱響應時間快、質量穩定、使用壽命長等優點。
鎧裝熱電阻外保護套采有不銹鋼，內充滿高密度氧化物質絕緣體，因此，鎧裝熱電阻具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。
鎧裝熱電阻可用于測量-200～600℃范圍內溫度，可直接用銅導線和二次儀表連接使用，由于鎧裝熱電阻具有良好的電輸出特性，可為顯示儀表、記錄儀、調節儀、掃描器、數據記錄儀以及電腦提供溫度變化信號。
一、工作原理：
在溫度作用下，熱電阻絲的電阻隨之變化而變化，顯示儀表將會指示熱電阻產生的電阻值所對應的溫度值。
二、主要技術指標：
1.熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0），
分度號Pt100：A級 R0=100±0.06Ω；B級 R0=100±0.12Ω，R0/R100=1.3850
2.量程規格
三、鎧裝熱電阻選型表：
| 型號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差△t℃ |
| WZPK | Pt100 | -200～600 | A級 | -200～600℃時允差±(0.15+0.002|t|） |
| B級 | -200～500℃時允差±(0.30+0.005|t|) |
三、鎧裝熱電阻選型表：
| WZ□K－□□□□□－□-□/□-□鎧裝熱電阻 | ||
| 代 號 | 熱電阻類型 | |
| P | Pt100分度號|鉑熱電阻 | |
| C | Cu50分度號|銅熱電阻 -50～150℃ | |
| 代 號 | 測溫元件形式 | |
| K | 鎧裝熱電阻芯子|鎧裝熱電阻芯子的直徑為Ф6mm | |
| 代號 | 熱電阻對數 | |
| 省略 | 單支式 | |
| 2 | 雙支式 | |
| 代號 | 安裝固定裝置 | |
| 1 | 無固定裝置 | |
| 2 | 固定螺紋(螺紋M27×2) | |
| 3 | 活動法蘭 | |
| 4 | 固定法蘭 | |
| 5 | 活動法蘭角尺型 | |
| 6 | 錐形盲孔管 | |
| 代號 | 接線盒形式 | |
| 3 | 防水接線盒 | |
| 4 | 隔爆接線盒 | |
| 5 | 不銹鋼接線盒 | |
| 代號 | 保護管外徑 mm | |
| 0 | ф12 | |
| 1 | ф16 | |
| 2 | ф20 | |
| 代號 | 保護管材料 | 說 明 |
| 1 | 1Cr18Ni9Ti | 常用的熱電偶保護管 |
| 3 | 304 | 耐腐蝕優于1Cr18Ni9Ti的金屬護管 |
| 6 | 316 | 能抗化工過程的絕大多數強腐蝕的金屬護管 |
| 代號 | 長度 mm/插深mm | |
| L/l | □□□mm/□□□mm | |
| 代號 | 熱電阻精度等級 | |
| 省略 | B級(國內常規供貨) | |
| I | A級 | |
