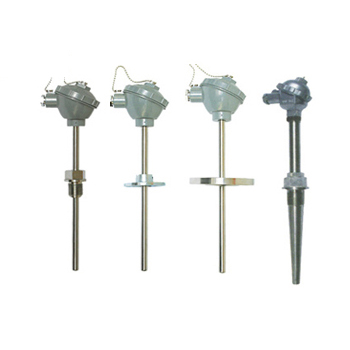

WZ系列裝配式熱電阻作為溫度測量傳感器,通常顯示儀表、記錄儀和電子調節器等配套使用，它可以直接測量或控制各種過程中-200℃-600℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度。
根據國家規定，的裝配式熱電阻符合IEC國際標準分度號的Pt100鉑熱電阻和符合標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。
一、主要技術指標：
1.溫度測量范圍及允差：
2.熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）
3.分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R0/R100=1.3850
4.分度號Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02
二、裝配式熱電阻型號表示：
| 熱電阻類別 | 測溫范圍℃ | 分度號 | 允許偏差△t℃ |
| WZP型鉑電阻 | -200～600 | Pt100 | B級(-200～600℃? 允差±(0.30+0.005|t|) |
| A級(-200～550℃) 允差±(0.15+0.002|t|) | |||
| WZC型銅電阻 | -50～100 | Cu50 | -50～100℃ 允差±(0.3+6.0×10-3t) |
| 注：式中"t"為感溫元件的實測溫度值。 | |||
3.分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R0/R100=1.3850
4.分度號Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02
二、裝配式熱電阻型號表示：
| WZ□□－□□□□□－□-□/□-□裝配式熱電阻 | ||
| 代 號 | 熱電阻類型 | |
| P | Pt100分度號|鉑熱電阻 云母元件：高400℃ 陶瓷元件：高650℃ | |
| C | Cu50分度號|銅熱電阻 -50～150℃ | |
| C | Cu100分度號|銅熱電阻 -50～150℃ | |
| 代號 | 熱電阻對數 | |
| 省略 | 單支式 | |
| 2 | 雙支式 | |
| 代號 | 安裝固定裝置 | |
| 1 | 無固定裝置 | |
| 2 | 固定螺紋(螺紋M27×2) | |
| 3 | 活動法蘭 | |
| 4 | 固定法蘭 | |
| 5 | 活動法蘭角尺型 | |
| 6 | 錐形盲孔管 | |
| 代號 | 接線盒形式 | |
| 3 | 防水接線盒 | |
| 4 | 隔爆接線盒 | |
| 5 | 不銹鋼接線盒 | |
| 代號 | 保護管外徑 mm | |
| 0 | ф12 | |
| 1 | ф16 | |
| 2 | ф20 | |
| 代號 | 保護管材料 | 說 明 |
| 0 | 1Cr18Ni9Ti | 常用的熱電偶保護管 |
| 3 | 316L | 耐腐蝕優于1Cr18Ni9Ti的金屬護管 |
| 4 | 904L | 能抗化工過程的絕大多數強腐蝕的金屬護管 |
| 代號 | 測溫元件形式 | |
| 0 | 傳統裝配式芯子|芯子型號為WZ□□—010-分度號-長度 | |
| K | 鎧裝熱電阻芯子|鎧裝熱電阻芯子的直徑為Ф6mm | |
| 代號 | 長度 mm/插深mm | |
| L/l | □□□mm/□□□mm | |
| 代號 | 熱電偶精度等級 | |
| 省略 | B級(國內常規供貨) | |
| I | A級 | |
