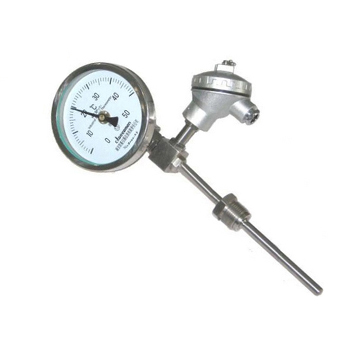

WSSE帶熱電偶雙金屬溫度計、WSSP帶熱電阻雙金屬溫度計采用雙金屬溫度計與熱電偶/熱電阻一體的方式，既滿足現場測溫需求，亦滿足遠距離傳輸需求,可以直接測量各種過程中的-80～+500℃范圍內液體、蒸氣和氣體介質以及固體表面測溫。
一、主要技術參數：
1.標度盤公稱直徑：100、150；
2.熱響應時間：≤40s；
3.精度等級：1.0、1.5；
4.熱電偶：I級 1.5℃、II級 2.5℃；
5.熱電阻：A級 ±（0.15+0.005ItI）、B 級±（0.30+0.005）；
6.防護等級：IP55
7.輸出信號：電阻、毫伏。
二、外形及尺寸：
| 形 式 | D | A | B | E | d |
| 徑向型 | 105 | 23 | 73 | --- |
Φ10 Φ12 Φ14 |
| 155 | 23 | 73 | --- | ||
| 軸向型 | 105 | 50 | 110 | 34 | |
| 155 | 50 | 110 | 34 | ||
| 萬向型 | 105 | 23 | 178 | 120 | |
| 155 | 23 | 178 | 120 | ||
| 電接點軸向型 | 105 | 40 | 135 | --- | |
| 電接點徑向型 | 105 | 72 | 150 | 42 | |
| 電接點萬向型 | 105 | 40 | 175 | 98 |
三、帶熱電偶/阻雙金屬溫度計型號及規格：
| 型 號 | 分 度 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 插入長度mm |
| WSSE-401 | E |
-80～40 -40～80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
1．5 |
1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
150 200 300 400 500 750 1000 |
| WSSE-501 | |||||
| WSSE-411 | |||||
| WSSE-511 | |||||
| WSSE-481 | |||||
| WSSE-581 | |||||
| WSSP-401 | Pt100 | ||||
| WSSP-501 | |||||
| WSSP-411 | |||||
| WSSP-511 | |||||
| WSSP-481 | |||||
| WSSP-581 | |||||
| WSSXE-401 | E | ||||
| WSSXP-401 | Pt100 | ||||
| WSSXE-411 | E | ||||
| WSSXP-411 | Pt100 | ||||
| WSSXE-481 | E | ||||
| WSSXP-481 | Pt100 |
保護管其余材質根據協議訂貨
5、選型須知：
a 型號
b 熱電偶/熱電阻分度號
c 熱電偶/熱電阻精度等級
d 雙金屬溫度計精度等級
e 測溫范圍
f 安裝固定形式
g 保護管材質
h 插入長度
例A：熱電偶雙金屬溫度計，徑向型，Pt100 A級，測溫范圍0～200℃?；顒勇菁yM27x2，保護管304，
插入長度200mm.即為：WSSE-411 0～200℃ l=260mm I級 保護管304
